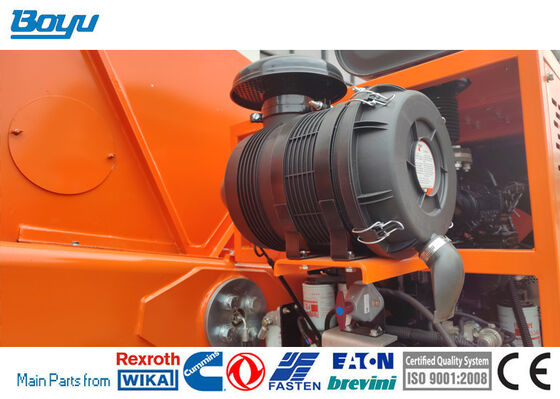

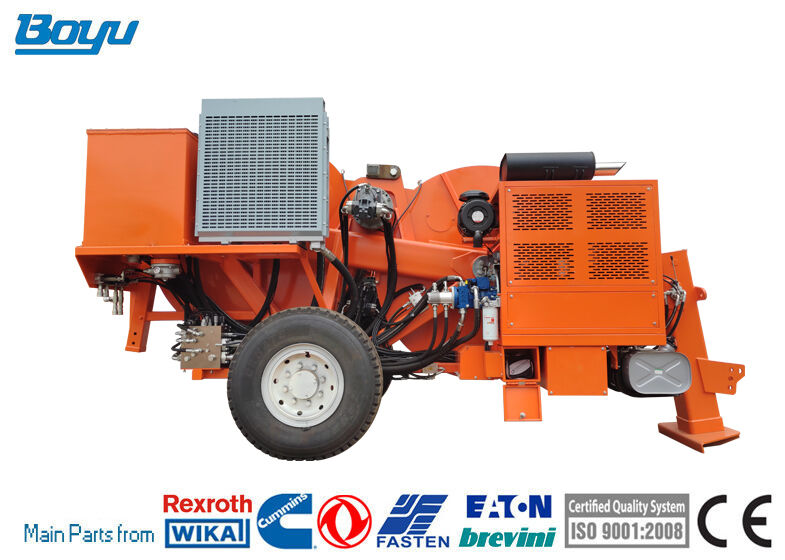

Seilspannvorrichtung für Freileitungen TY2X70 Hydraulische Seilspannmaschine

Oberleitungsbespannungsausrüstung TY2X70 Hydraulischer Seilzugspanner

TY2X70 hydraulischer Spanner

• Die Maschine ermöglicht das Spannen von Doppelbündelleitern mit einer Länge von 630 mm²und unten in bergigen und hügeligen Gebieten aus Doppelbündelleiter von 720 mm²und unten in flachen Gebieten und mit einem Leiter von 720 mm²in verschiedenen Geländen;
• Darüber hinaus kann es zum Spannen von optischen OPGW- oder ADSS-Kabeln und 500-kV-Transportseilen in verschiedenen Geländen verwendet werden

Leistung

1. Maximale intermittierende Spannung: 2x70kN
2. Maximale Dauerspannung: 2x60kN
3. Höchstgeschwindigkeit: 5 km/h
4. Geschwindigkeit bei maximaler Spannung: 2,5 km/h
5. Maximale Rückwärtszugkraft: 2*60kN/1*120kN
6. Ziehen mit maximaler Geschwindigkeit: 2x30kN/1x60kN
7. Maximale Rückwärtszuggeschwindigkeit: 3 km/h

Eigenschaften

1. Bullraddurchmesser: 1700 mm
2. Nutanzahl: 2x6
3. Maximaler Leiterdurchmesser: 45 mm
4. Gesamtabmessungen (Länge*Breite*Höhe): 4700*2300*2700mm
5. Gesamtgewicht: 9000 kg

Hydraulisches Getriebe

1. Die Maschine kann eine stufenlose Geschwindigkeit realisieren.
2. Die Maschine ist mit einem Spannungsvoreinstellungssystem ausgestattet.

Konfiguration

1. ​Starrachse zum Abschleppen bei einer Höchstgeschwindigkeit von 15 km/h mit mechanischer Feststellbremse
2. Hydrauliköl-Kühlsystem
3. 2 digitale Meter- und Geschwindigkeitszähler
4. 2 hydraulische Dynamometer
5. Kontrollinstrumente für Hydrauliksystem und Dieselmotor
6. Erdungsanschlusspunkt
7. Hydraulikaggregat zur Steuerung von bis zu 2 separaten Trommelständern mit Hydraulikmotor
8. 2 negative selbsttätige hydraulische Bremsen

Zusätzliche Geräte

1. Beleuchtungssystem für den Anhänger
2. Schwenkbare Führungsseilrolle
3. 2 hydraulische Seil-/Leitungsklemmen (gegen Aufpreis)
4. Druckluftbremsanlage für den Anhänger
5. Anhänger zum Ziehen mit einer Höchstgeschwindigkeit von 15 km/h
6. Digitaler Geschwindigkeits- und Meterzähler
