| Art: | Hydraulische Abziehvorrichtungs-Stromleitung, die Ausrüstung aufreiht | Maximale zeitweilige ziehende Kraft: | kN 150 |
|---|---|---|---|
| Gesamtausmasse (length*width*height): | 4800*2350*2470 Millimeter | Maschine: | Cummins |
| Modell: | Gerade Art Sechszylinder, der Viertaktdieselmotor unter Druck setzt | Drehgeschwindigkeit wenn maximales Drehmoment: | 1500 r/min |
| Markieren: | hydraulische obenliegende Linie,die Werkzeuge aufreiht,Leiter |
||

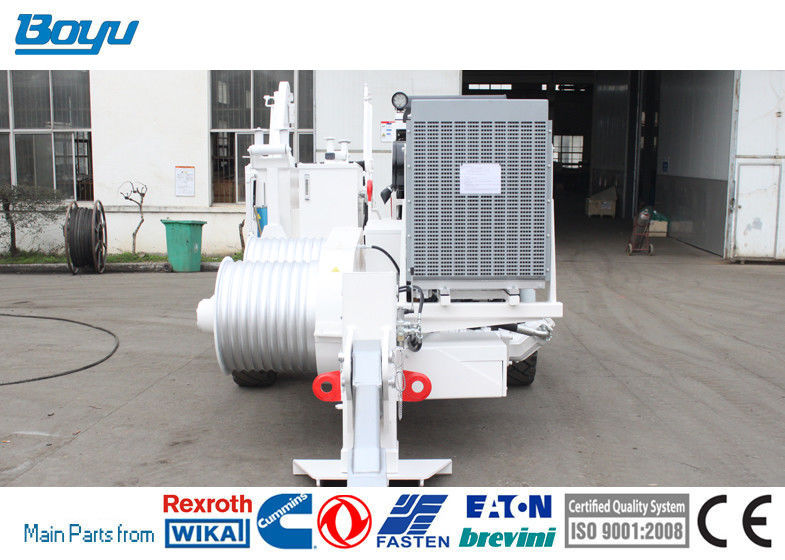

Stromleitung der hydraulischen Abziehvorrichtungs-TY150, die Ausrüstung deutsche Hauptpumpe Rexroth aufreiht
| Strukturparameter | Ziehen des Raddurchmessers: 600 Millimeter |
| Nutzahl: 9 | |
| Maximaler Durchmesser des anwendbaren Zugseils: 26 Millimeter | |
| Gewicht: 6600 Kilogramm | |
| Gesamtausmasse (length*width*height): 4800*2350*2470 Millimeter | |
| Hochziehen des Modus: Einzel |
| Technischer Leistungshauptsächlichparameter | Maximale zeitweilige ziehende Kraft: kN 150 |
| Maximale ununterbrochene ziehende Kraft: kN 120 | |
| Entsprechende Geschwindigkeit: 2,5 km/h | |
| Maximale ununterbrochene Zuggeschwindigkeit: 5 km/h | |
| Entsprechen, Kraft ziehend: kN 60 |
| Stromsystem | Akkumulator: elektrisches Beginnen 24V |
| Netzspannung: 24V |
| Maschine | Art: Cummins 6CTA8.3-C260 |
| Modell: Gerade Art Sechszylinder, der Viertaktdieselmotor unter Druck setzt | |
| Zylinderdurchmesser * Anschlag: 114*135 Millimeter | |
| Außentemperaturertrag: 8,3 L | |
| Nenndrehzahl: 2200 r/min | |
| Nennleistung (eine Stundenenergie): 194 Kilowatt | |
| Maximales Drehmoment: 1135 Nanometer | |
| Drehgeschwindigkeit, wenn maximales Drehmoment: 1500 r/min | |
| Kraftstoffverbrauchrate (Prüfstandversuch): 238 g/kw.h | |
| Kühlverfahren: Druckluftabkühlen |
| Zusätzliches oilway Hydrauliksystem | Offene Art Regelungshydrauliksystem der konstanten Verschiebungsdrossel-Geschwindigkeit ist geliefertes Öl, indem sie der abkühlenden und hochziehenden Endstückklammer des Zahnradpumpe- und Kontrollenölalkohols des ganzen Hydrauliksystems durch handbetriebenes Richtungsventil und Kugelventil anhebt. |
| Systemfunktionsdruck: 12Mpa | |
| Duplexzahnradpumpe: 1PF2G2-4X/016+014RR20MRL | |
| Ventilatormotor: GM5-12-1FE13-S-20 | |
| Hochziehen des Motors: J2K-305 | |
| Ärmelerweiterungs-Ölzylinder: 3TG110×250 | |
| Heizkörper: B5024 |
Nehmen des Platzes der Abziehvorrichtung
1. Streckenabziehvorrichtung in das vorgewählte Feld zum sich zu setzen; machen Sie ankommende Linie Nut von Radziel zur Stangenturmmitte so viel wie möglich ziehen; die Abweichungsstrecke ist ±7°to, seitliche Last zu verringern. Der legende Standort- und Stangenturm ist 100m~150m auseinander, bei der Abweichung von dieser Strecke, das ziehende Rad und das Ziehen der Radabdeckung heraus bei Zugkraft getragen werden.
2. Nach der Bestimmung des Standorts der Abziehvorrichtung, Anfang, der Arbeitsort der Abziehvorrichtung justiert (gegeben als Tabelle 1). Ziehen Sie Vorderstabilisator vollständig zurück; stellen Sie zurück Stabilisator wird justiert auf passende Standort- und Einsatzstiftwelle her. Hier ist die Abziehvorrichtung in Arbeitsposition.
3. Verankerung der Abziehvorrichtung (gegeben als Tabelle 3). Die Mitte, die Richtung des Ankerbetts betont, stimmt mit Zugrichtung des Ankers, um den Ankerbären zu machen überein, der Kraft und seitliche Kraft nicht zu tragen zieht. Wenn werden die Verankerung, der Ankerblock, die Stahldrahtseilschleife, die Fessel, der Hebelblock oder der doppelte Haken mit über einem 10-Tonnen-Druck benutzt; direkt Anspruch der Anker nach der Verbindung.
4. Zwei Startpunkte im forepart der Abziehvorrichtung sind, die Übereinstimmung der Abziehvorrichtungs- und Drahtturmrichtung zu justieren. Wenn die Abweichung des Abziehvorrichtungs- und Drahtturms mehr als 10° ist, wird der Doppelendanker im forepart justiert, um zu korrigieren.
